融合生产现场和IT系统的开放式整合网络CC-Link IE TSN

2020-08-10  1044

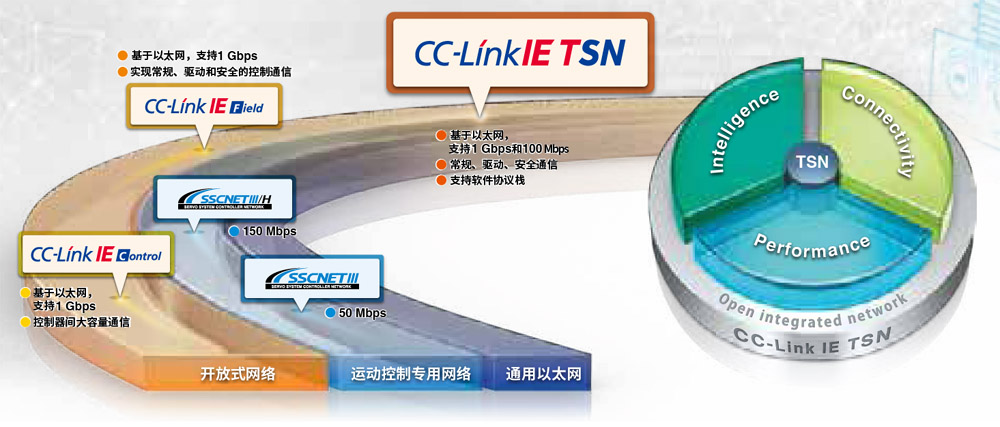

融合生产现场和IT系统的开放式整合网络CC-Link IE TSN


CC-Link IE TSN是一个通过循环通信,在实施保证了实时性的控制的同时,可使IT系统和信息通信并存的网络。可构建使用各种设备的灵活的系统,由于具有优越的维护功能,是最适于工厂整体的IIoT基础设施构建的网络。

* TSN: Time Sensitive Networking(时间敏感网络)

* IIoT: Industrial Internet of Things(工业物联网)

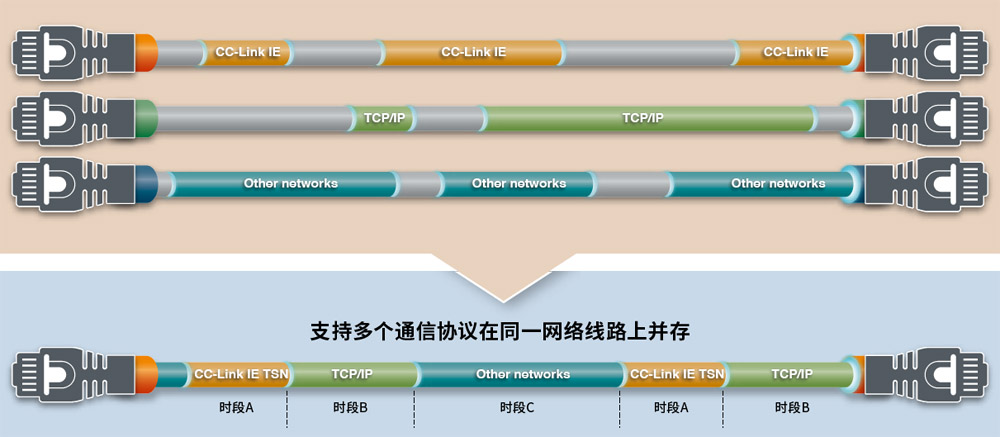

开放式网络通用以太网与其他网络的并存

通过有效利用TSN技术,即使在IT系统中使用信息通信,也能确保控制通信的准时性。通过将较宽的带宽分配给CC-Link IE TSN通信和TCP/IP通信,在确保了CC-Link IE TSN的控制通信的实时性的同时,可将通用以太网通信设备整合至同一网络之中。


即使同时使用TCP/IP通信,也可保证周期恒定

即使同时使用TCP/IP通信,也可保证循环通信的周期恒定性。不会对系统控制产生影响,可活用通用TCP/IP设备,构建灵活的IIoT系统。

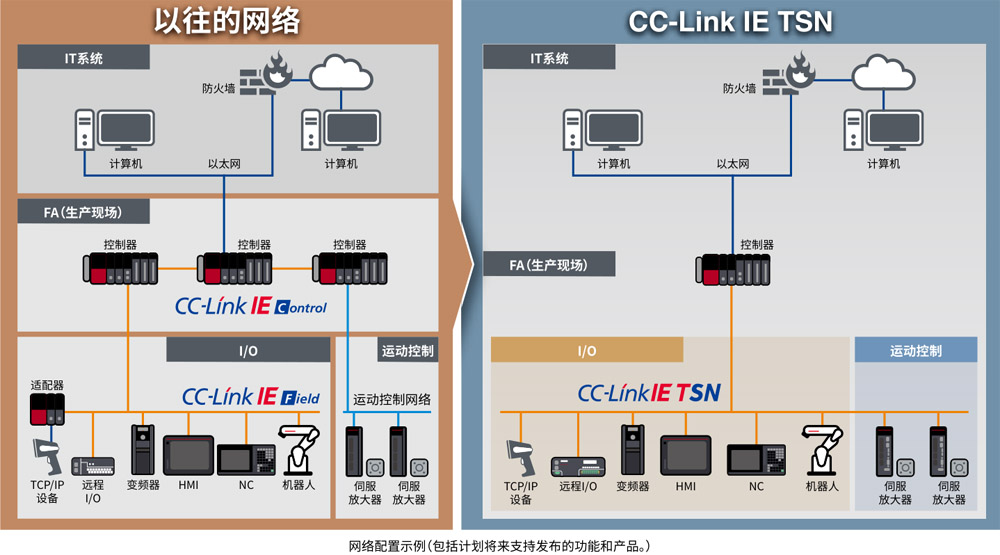

网络的整合

以往的网络系统需要使用多个网络来实现生产现场的IT系统与控制系统之间的通信。

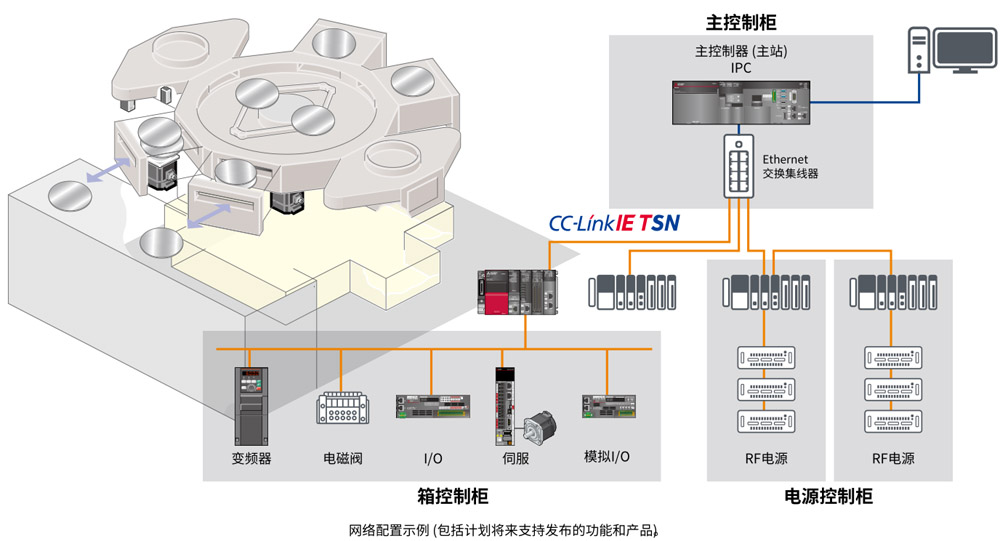

CC-Link IE TSN是一个可整合不同网络的全方位的解决方案,并可通过灵活的拓扑结构,降低配线成本。

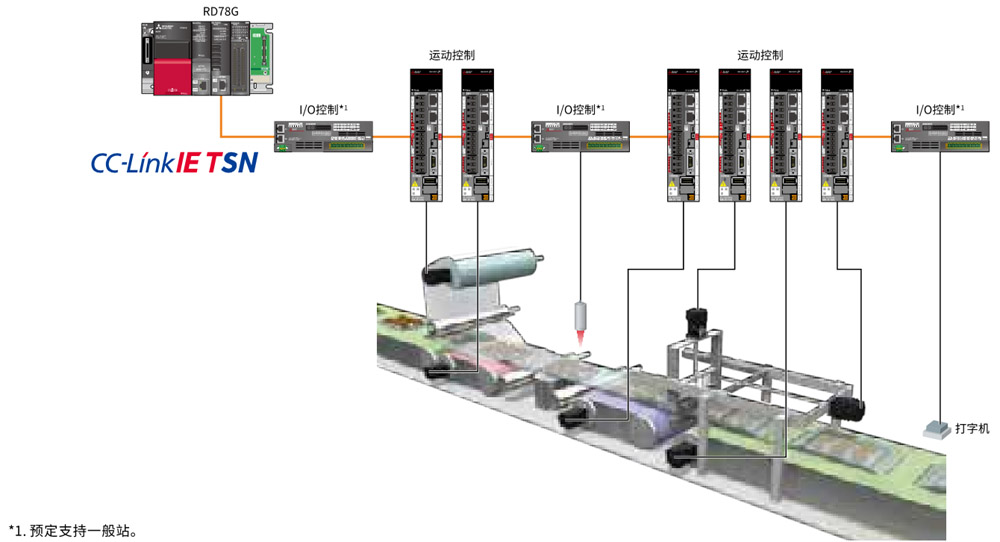

高速、高精度运动控制

CC-Link IE TSN在保持高速处理所需的运动控制性能的同时,还可以进行I/O控制等,有助于提高设备性能。

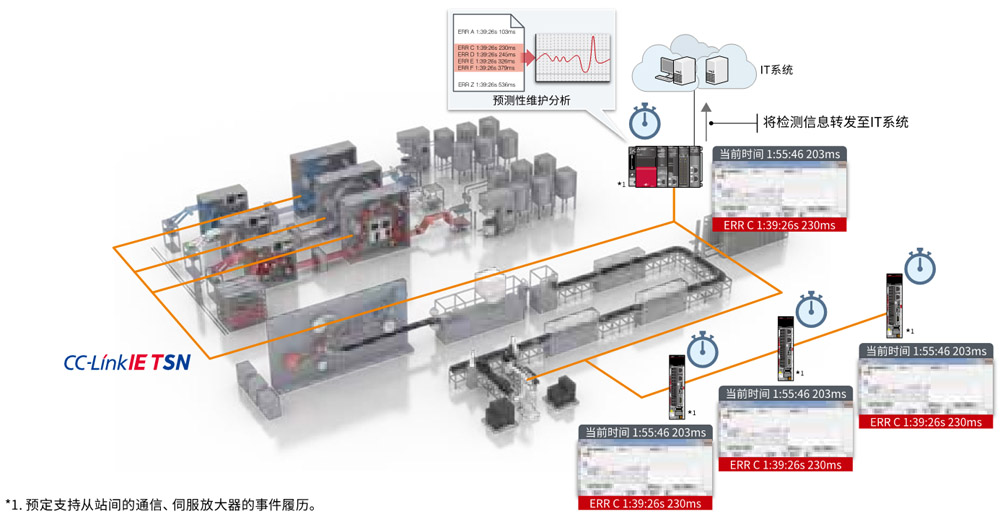

时间同步

伺服放大器、运动模块、可编程控制器CPU共用同一时间。

可按时间准确记录事件履历,因此更易于锁定发生错误时的原因。

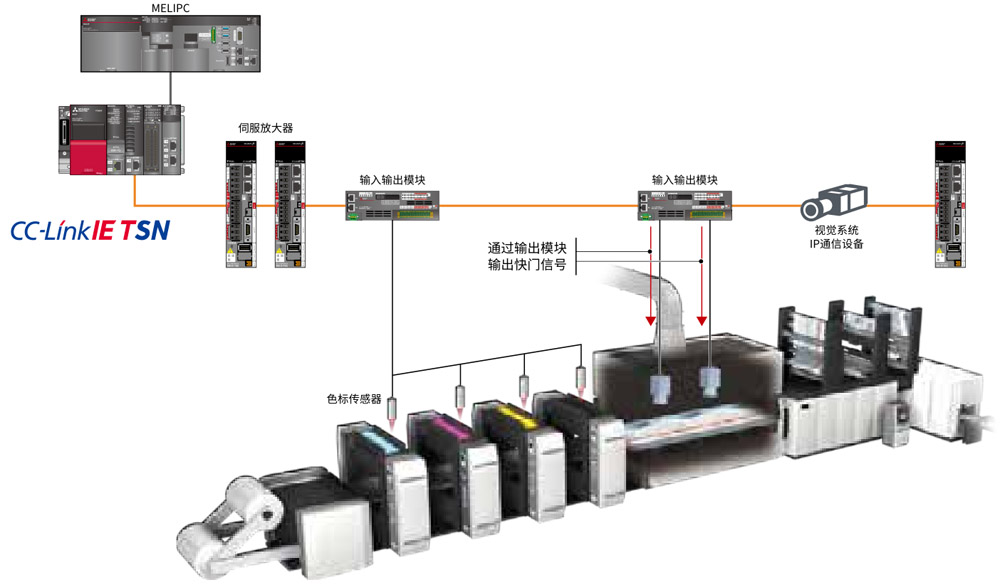

IP通信设备的连接

可将伺服放大器与输入输出模块、IP通信设备自由连接。

可在需要高速通信的伺服放大器间追加输入输出设备,从而增加设备配置的自由度。

大容量数据通信

CC-Link IE TSN1 Gbps的高速、大容量网络,可传输生产工序中的制造、质量、控制数据等大容量数据。

可在不影响与伺服放大器通信的情况下,高速传输大容量的配方数据和可追溯数据。终端的Ethernet设备也能直接连接控制器。
